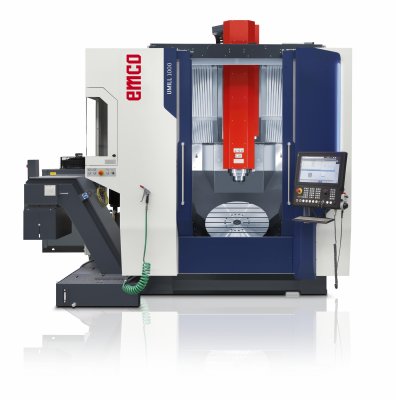

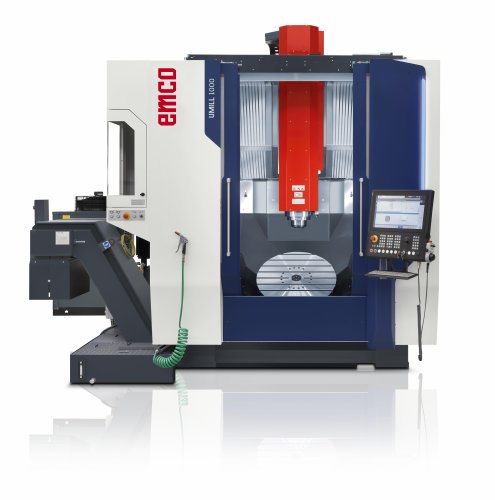

UMILL 1000: el potente centro de mecanizado multifuncional
Con la introducción del nuevo modelo UMILL 1000, EMCO amplía estratégicamente su gama de centros de mecanizado universales en el sector del mecanizado simultáneo de 5 ejes, creando así el puente ideal entre los modelos UMILL 750 y UMILL 1500. El nuevo modelo ha sido desarrollado para satisfacer la creciente demanda de soluciones versátiles, compactas y potentes que combinan operaciones de fresado y torneado en una sola máquina, lo que abre posibilidades de aplicación casi ilimitadas.

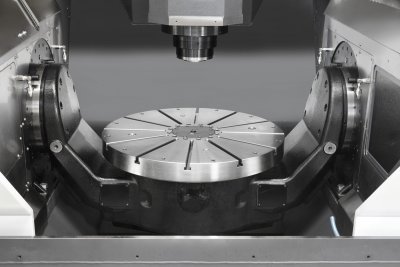

HALLEIN - TAXACH. Como resultado de la sinergia entre la experiencia de las filiales italianas EMCO, EMCO MECOF y EMCO FAMUP, la UMILL 1000 representa una evolución técnica lógica de la probada UMILL 750. El proyecto se desarrolló como una respuesta concreta a las demandas del mercado en cuanto a alta productividad, flexibilidad de aplicación y fácil integración en líneas de producción automatizadas. La estructura de pórtico altamente rígida, fabricada en hierro fundido y acero soldado, garantiza una estabilidad térmica óptima y permite realizar operaciones combinadas de torneado y fresado en una sola máquina. Gracias a las guías de rodillos de 55 mm en los ejes X e Y y a los accionamientos directos estándar en los ejes lineales y los accionamientos de par en los ejes A y C, este centro de mecanizado universal garantiza un mecanizado preciso incluso con piezas exigentes. Además, cuenta con generosas distancias de desplazamiento (900 mm en X, 1000 mm en Y y 700 mm en Z), un amplio rango de giro del eje A (+/- 125°) y una capacidad de carga de hasta 1000 kg.

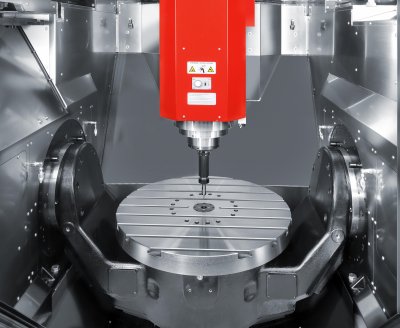

El husillo motorizado con 15 000 rpm y un par máximo de 138 Nm con una potencia de salida de 38 kW, de serie con HSK-A63, permite una eliminación eficaz del material y unas superficies perfectas.

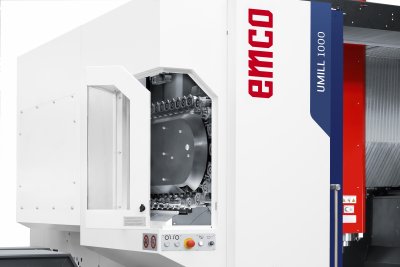

El almacén de herramientas de la UMILL 1000 viene de serie con 30 posiciones y se puede ampliar a 60 o 90 estaciones si es necesario, con cambio rápido y gestión aleatoria para optimizar el tiempo y garantizar una mayor autonomía operativa. También están disponibles otras configuraciones de almacén bajo pedido.

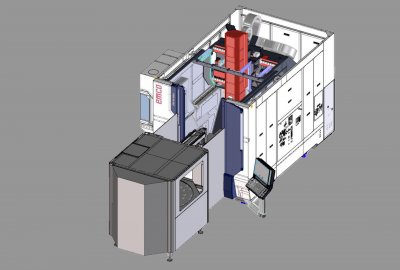

A pesar de las grandes distancias de desplazamiento, el diseño sigue siendo modular y compacto, lo que permite fresar y tornear de forma fiable piezas complejas con un diámetro de hasta 1000 mm, una altura de hasta 600 mm y un peso de hasta 1000 kg en una sola sujeción. El diseño ergonómico y las numerosas opciones de personalización de la UMILL 1000 permiten una fácil integración de la automatización, una gestión óptima de la eliminación de virutas y un mantenimiento sencillo, factores esenciales en entornos de producción intensiva para empresas orientadas al futuro.
Gracias a las escalas de cristal estándar en los ejes lineales y a los sistemas de medición directa de posición en los ejes rotativos, la Umill 1000 garantiza tolerancias mínimas y una excelente calidad de superficie. Los accionamientos directos en los ejes X e Y permiten un alto rendimiento de aceleración (6 m/s2) y velocidades de avance rápidas (50 m/min), lo que garantiza la máxima precisión y una alta dinámica.
La UMILL 1000 está disponible con la última tecnología de control de Siemens (Sinumerik ONE) o Heidenhain (TNC7). El sistema de control está montado en un panel ergonómico, inclinable hacia delante y giratorio. Esta solución crea condiciones de trabajo óptimas para el operador.
Al igual que todas las máquinas EMCO, la UMILL 1000 se desarrolla y fabrica íntegramente en Europa, utilizando componentes de empresas europeas líderes que garantizan altos estándares de calidad, fiabilidad a largo plazo y un valor añadido tecnológico tangible. Esta nueva solución EMCO está dirigida a talleres y departamentos de producción centrados en el mecanizado de alto valor añadido: desde la fabricación de moldes y herramientas hasta la ingeniería mecánica general, la industria automovilística y el suministro de precisión. La UMILL 1000 se adapta perfectamente a entornos en los que la productividad, la precisión y la versatilidad son requisitos esenciales.
CARACTERÍSTICAS TÉCNICAS:
UMILL 1000
Desplazamientos y tolerancias
Desplazamiento en X [mm] 900
Desplazamiento en Y [mm] 1000
Desplazamiento en Z [mm] 700
Rango de giro del eje +/- 125°
Rango de rotación, eje C n x 360°
Velocidad rápida transversal 50
en ejes X, Y, Z [m/min]
Mesa
Diámetro [mm] 800
Peso máx. de la pieza de trabajo [kg] 1000
Mesa fresado
Diámetro [mm] 800
Peso máx. de la pieza de trabajo 1000
300 rpm 38 [kg]
Motor de husillo
Rango de velocidad [rpm] 30 (60/90) 50 - 15000
Potencia máx. del husillo [kW] 38
Par máx. del husillo [Nm] 138
Almacén de herramientas
Número de estaciones de herramientas 30 (60/90)
Tiempo de cambio de herramienta (TC-TC) [seg] 4,9 *
Diámetro máx. de herramienta [mm] 80
Longitud máx. de herramienta [mm] 350
Peso máx. de herramienta [kg] 8
*Según VDI 2852
EMCO es una empresa líder europea enfocada a la ingeniería mecánica con sede central en Salzburgo y con 4 plantas de producción en Austria y Italia. Llevamos más de 75 años en el mercado como proveedor de maquinaria para las principales marcas automotrices, aeroespaciales y eléctricas en el mundo.
Nuestros productos van enfocados a todo tipo de industria, contamos con tornos y fresadoras CNC y convencionales. Desarrollamos proyectos llave en mano y soluciones de automatización.
Para obtener más información visite: www.emco-world.com
